Ergonomie-Bestseller in der Leitstelle: Kontrollraum-Pult für den Einsatz im 24/7 Betrieb
Ein Leitstellentisch, der die Fachwelt überzeugt: In hunderten von Kontrollräumen kommen die Meisterstücke der Stratos X11®-Reihe zum Einsatz. Das Kontrollraum-Pult für höchste Ansprüche erfüllt nicht nur gesetzliche Vorgaben, es setzt neue Standards bei Technik und Ergonomie.
Überzeugende Vorteile des Stratos X11® – der Champion unter den Leitstellentischen
Jedes Pult handgefertigt in deutscher Möbelmanufaktur
Höhenverstellung lässt sich stufenlos elektromotorisch anpassen
Entspricht vollständig den gesetzlichen Ergonomie-Vorgaben
Robuste Konstruktion, speziell für den 24/7 Betrieb
AlarmLight-Funktion sorgt für verkürzte Reaktionszeiten
Zeitgemäße, klare Optik; Corporate Design-Konzepte
Eindrucksvolle Optik und starke Performance
Reaktionszeiten effektiv optimiert! Ausgestattet mit dem AlarmLight – in den Seitenteilen und in der Tischoberfläche, im direkten Sichtbereich des Operators. So nehmen die Mitarbeiter visuelle Alarmierungen in Sekundenbruchteilen wahr. Selbst in der Stehposition der Pulte entgeht dem Team kein Farbwechsel.
Versorgungsraum – jedes Kabel am richtigen Platz
Eine aufgeräumte Optik ohne störende Leitungen und gefährliche Stolperfallen? Kein Problem mit dem Stratos X11®-System. Alle Modelle des Kontrollraum-Pults verfügen über beleuchtete Versorgungsräume, in denen selbst große Kabelmengen und technische Installationen Platz finden.
Ergonomie wortwörtlich „auf Knopfdruck“
Gesundheit steht beim Stratos X11® im Fokus. Die Leitstellentische werden auf sanften Knopfdruck über Motoren auf das gewünschte Niveau gebracht. Unter Einhaltung ergonomischer Prinzipien hat unser Entwicklerteam alle Komponenten so konstruiert, dass Kabel auch in der Aufwärtsbewegung verdeckt geführt werden.
Volle Kontrolle innerhalb eines Wimpernschlags

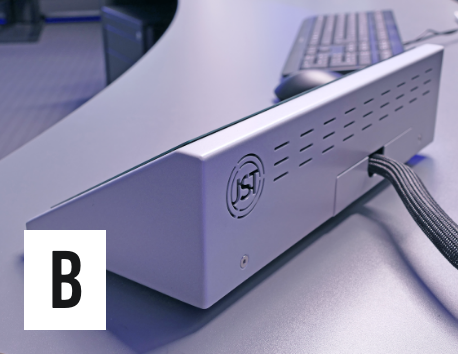

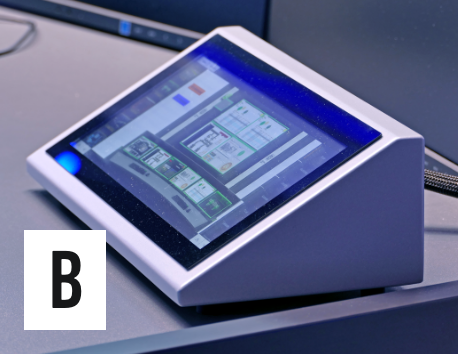

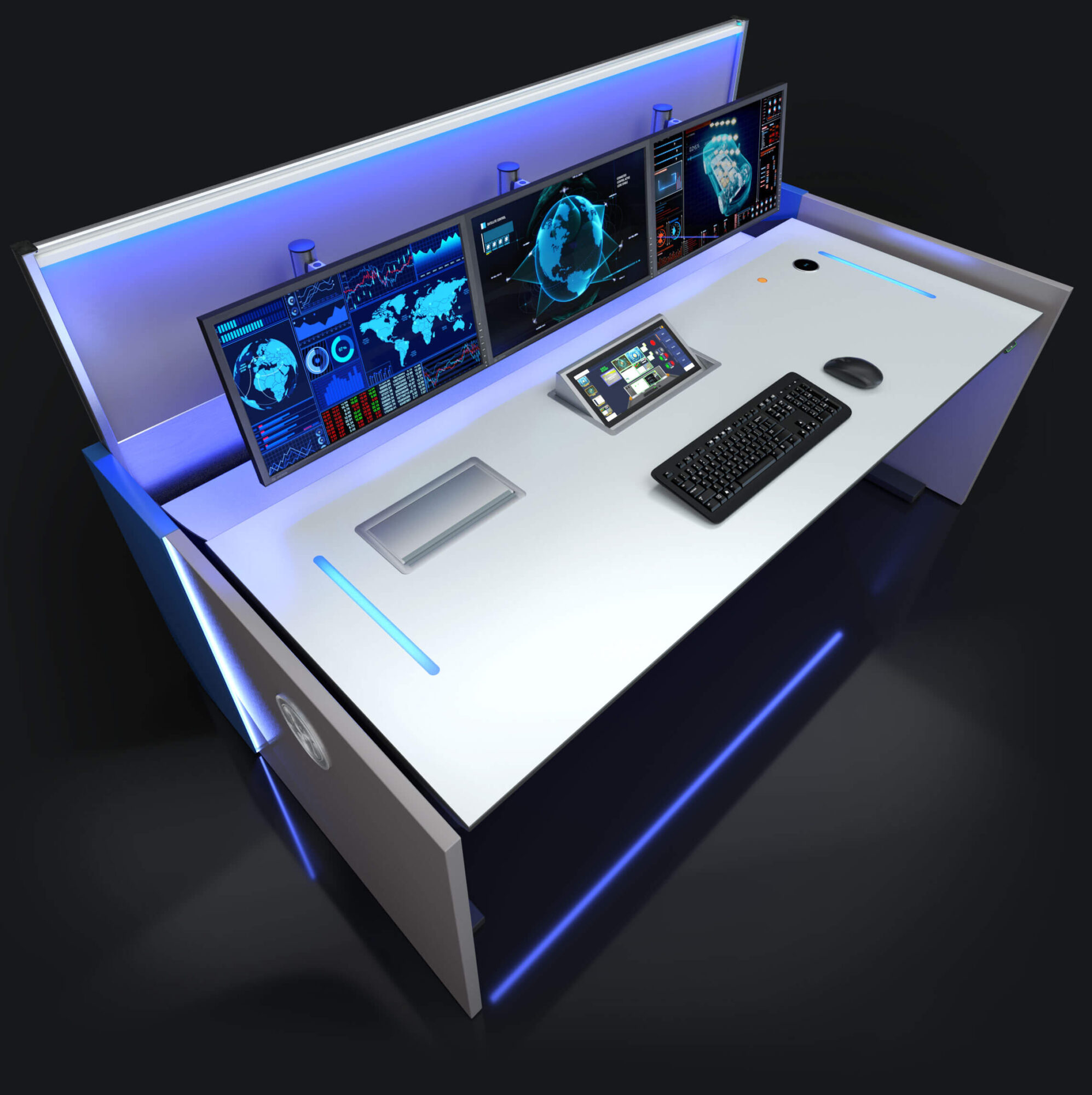

Mit dieser Komponente macht der Stratos X11® seiner Funktion als Kontrollraumpult alle Ehre: Umfassenden und konstanten Überblick über alle Systeme bietet das JST CommandPad® mit der myGUI®-Nutzeroberfläche – wahlweise verfügbar als (A) integrierte Lösung direkt in der Pultberfläche oder als (B) flexible Desktop-Variante.
Neues Layout, neue Flexibilität: Mit einer für Touchscreens optimierten myGUI® Nutzeroberfläche überzeugt das Handling der Systemsteuerung in der Leitwarte durch maximale Effizienz. Als Bedienoberfläche für das Realtime-Steuerungssystem MultiConsoling® gewährleistet die myGUI® dank intuitivem 3D-Layout der eigenen Arbeitsumgebung eine mühelose und souveräne Lenkung der gesamten Infrastruktur im Kontrollraum. Sie übernehmen die Kontrolle!
Mit dem JST CommandPad®, einem speziell für den 24/7-Betrieb optimierten Bedienpanel hat der Operator die myGUI® Nutzeroberfläche und damit die gesamte Kontrollraumsteuerung permanent im Blick. Ob in der integrierten Variante oder als flexible Desktop-Lösung: Mit nur einem Fingertipp lässt sich eine endlose Auswahl vordefinierter myActions auslösen.
Corporate Design macht Stratos zum Eyecatcher
Ob Signalrot oder Magenta, Saphirblau oder Lichtgrün – mit seiner beeindruckenden Farbvielfalt passt sich der Stratos X11® dem Corporate Design Ihres Unternehmens an. Alle Modelle des außergewöhnlichen Leitstellentisches setzen damit farbliche Akzente im Kontrollraum. Visueller Bonus: Alle Stratos-Pulte werden mit hochwertigem JST Edelstahl-Logo ausgestattet; auf Wunsch auch mit individuellem Firmenlogo lieferbar.
Konfigurieren Sie Ihren Stratos X11®
Gemeinsam die Welt ein wenig grüner machen
Ergonomische Hightech-Pulte und ein ursprünglicher Wald. Wie das zusammenpasst? Ganz einfach: Für jeden einzelnen Leitstellentisch, den unsere Kunden bei JST erwerben, pflanzen wir einen Baum auf Madagaskar. Gemeinsam engagieren wir uns so für mehr Nachhaltigkeit und unterstützen die Landwirtschaft vor Ort.
Kontrollraum-Pulte und Leitstellentische: So wirkt sich die richtige Wahl positiv auf Gesundheit und Zufriedenheit der Mitarbeiter aus
Ergonomische Leitstellen-Möbel und top-motivierte Miteinander sind untrennbar miteinander verbunden – das belegen Erfahrungen in hunderten von JST eingerichteten Kontrollräumen. Die Praxis zeigt: Konzentration und Produktivität der Mitarbeiter lassen sich durch die Wahl korrekter Arbeitsplatzergonomie, durch Beleuchtung, Material- und Farbgebung, Akustik und klimatische Bedingungen nachweislich steigern. Daher gilt für das Stratos X11® Operator-Pult: Nicht allein die optischen Vorzüge machen den Stratos X11® zum Klassenprimus im Segment hochwertiger Leitwarten-Tische. Die inneren Werte zählen! Stabilität und Beinraumfreiheit, abgesenkte Monitoraufstellflächen und beleuchtete Versorgungsräume … das sind nur einige der Merkmale, dank derer das Stratos Operator-Pult zur Nr. 1 der Branche avanciert ist.
Bild 1 | Eine sorgfältig durchdachte Raumplanung kennzeichnet die neue Leitwarte der INGAVER GmbH in Bremen. Die individuell gefertigten Stratos Pulte bieten zahlreiche ergonomische Vorzüge. Dazu zählt neben großzügiger Beinraumfreiheit und einer besonders tiefen Tischplatte mit abgesenkter Monitor-Aufstellfläche insbesondere die elektromotorische Höhenverstellung, die beispielsweise einen Wechsel zwischen Sitzen und Stehen ermöglicht. Jeder Operator kann „seinen“ Stratos X11® seinen speziellen Bedürfnissen anpassen.
Bild 2 | Futuristisches Design – der neue Leitstand bei Heidelberg Materials in Ennigerloh überzeugt nicht nur optisch. Auf die inneren Werte kommt es an. So profitieren die Mitarbeiter jetzt von den Vorteilen ergonomischen Mobiliars und eines methodisch durchdachten technischen Kontrollraumkonzepts.
Bild 3 | Das Thema „Ergonomie“ spielte bei der Einrichtung der neuen Netzleitstelle von TraveNetz in Lübeck eine zentrale Rolle. Hier beispielsweise durch rückenschonende Arbeitstische. Die Höhenverstellung des Stratos X11® Operatorpulte bis zur Stehhöhe ermöglicht eine abwechselnde Körperhaltung und vermeidet gesundheitliche Schäden.
Bild 4 | Funktionelle Planung und eine proaktive Visualisierung der verschiedenen Systeme – im Helmholtz Zentrum Berlin besitzen Optik und Design augenscheinlich einen hohen Stellenwert. So wurde beispielsweise das Corporate Design des Helmholtz-Zentrums mit den Edelstahl-Logos in den Seitenteilen der Operatorpulte aufgegriffen.
Bild 5 | Die individuelle Fertigung der Leitstellenmöbel macht es möglich: In der neuen Einsatzleitstelle der protec service GmbH in Hannover wurden dem Kundenauftrag folgend die Seitenteile der Leitwartentische im Corporate Design des Sicherheitsdienstleisters gestaltet.
Bild 6 | Höchste Ergonomie-Anforderungen: Im FIS-Leitstand (Fertigungs- und Steuerungssystem) bei VW Wolfsburg kontrollieren die Mitarbeiter komplexe Systeme; von der Entgegennahme der Aufträge für das Werk bis zum Einlauf in die Montagen.
Bild 7 | Das Operator-Team in der Leitwarte der Messe Berlin profitiert vom umfangreichen Erfahrungsschatz der JST-Spezialisten. Die perfekte Kombination von Technik und Design – hier im Zusammenspiel mit dem AlarmLight an den Stratos X11® Pulten und der Großbildwand – schafft ideale Voraussetzungen für einen reibungslosen Betrieb.
Bild 8 | Die Kontrollraumtische der Stratos-Reihe (hier das Modell „Curve“) erlauben einen Wechsel zwischen Sitz- und Stehhöhe und beugen so gesundheitlichen Schäden vor. „Die Mitarbeiter nutzen während ihrer Schicht mehrfach die Möglichkeit zu einem Positionswechsel“, erklärt dazu INEOS Projektleiter Waldemar Seibel.
Bild 9 | Die Stratos Kontrollraumpulte, hier in zwei unterschiedlichen Ausführungsvarianten, konnten hinsichtlich der Ergonomie überzeugen. Insbesondere der komfortable Wechsel zwischen Sitz- und Stehhöhe wird vom Leitstellen-Team geschätzt. „Es gibt eine ganze Reihe von Kollegen, die diese Option gerne nutzen. Ich zähle selbst auch dazu“, berichtet Projektleiter Christian Weber von der ovag Netz GmbH.
Bild 10 | Die neugeschaffenen Arbeitsplätze in der Videoleitstelle der Polizei Bremen wurden nach aktuellsten ergonomischen Gesichtspunkten installiert. Dazu zählt beispielsweise eine elektromotorische Höhenverstellung der Kontrollraumtische, die es unterschiedlichen Nutzern im 24/7-Schichtdienst ermöglicht, das Stratos Pult auf individuelle Bedürfnisse einzustellen.
Mehr über den Stratos X11® erfahren Sie in unseren Videos:
Das sagt der Gesetzgeber zu Bildschirmarbeit in Leitwarten
Durch die langjährige Tätigkeit bei der Planung von Kontrollräumen verfügt JST über einen umfangreichen Erfahrungsschatz und besonders tiefe Einblicke in die Tätigkeit der Operator. Aus diesem Grunde hat JST die Bundesanstalt für Arbeitsschutz und Arbeitsmedizin (BAuA) in der Studie „Bildschirmarbeit in Leitwarten“ unterstützt. Nutzen Sie dieses Know-how, um auch Ihren Kontrollraum nach besten technischen und ergonomischen Aspekten zu planen.
Gewählt von führenden Unternehmen und Institutionen
Das sagen Auftraggeber über ihre Erfahrung mit JST – Jungmann Systemtechnik®
Ratgeber, Checklisten, Praxisbeispiele, Lösungen und Fachartikel zur Einrichtung von Kontrollraum, Leitstand, Leitwarte und Leitstelle
FAQ
Für welchen Einsatz eignen sich die Leitstellentische und Kontrollraum-Pulte?
Der Leitstellentisch von JST steht nicht nur für hohe Qualität und Anpassungsfähigkeit, sondern auch für Planungssicherheit und Investitionsschutz. Ein Leitstandtisch aus dem Stratos X11®-Programm ist so konzipiert, dass gemäß offizieller Handlungshilfen und Richtlinien alle Arbeitsplatz-Monitore flexibel installiert werden können. Demzufolge kann der Operator seine Aufgaben sicher, fehlerfrei und ohne kurz- bzw. langfristiger Beeinträchtigung seiner Gesundheit ausüben. Der Stratos X11® Leitstellen-Tisch steht nicht nur für hohe Qualität und Anpassungsfähigkeit, sondern auch für Planungssicherheit und Investitionsschutz. Er wirkt Beeinträchtigungen wie Ermüdung der Augenmuskel oder Beschwerden im Schulter-Nacken-Bereich entgegen. So kann er die Leistungsfähigkeit und die Gesundheit der Operateure so lange wie möglich erhalten.
Was sind die besonderen Merkmale vom Kontrollraum-Pult?
- Die Stabilität: Der Stratos X11® Leitstandtisch wird ausschließlich in gehobener Qualität gefertigt. Er wird für den anspruchsvollen Betrieb in Leitwarten empfohlen, wo es meist auf sehr widerstandsfähige Materialien ankommt. Außerdem ist er „Made in Germany“.
- Ergonomie: Stratos X11® richtet sich nach den „Handlungshilfen für Bildschirmarbeit in Leitwarten“ der Bundesanstalt für Arbeitsschutz und Arbeitsmedizin (BAuA). Denn die Tätigkeiten der Operateure in einem Kontrollraum fallen in den Anwendungsbereich der DGUV Information 215-410. Diese Verordnung ist Basis für die Stratos X11®-Konstruktionen und JST-Raumplanungen.
- Design und Architektur: Eine sachgerechte Gestaltung wirkt motivierend, beugt krankheitsbedingten Ausfällen vor, steigert die Zufriedenheit und mindert die Fluktuation Ihrer Mitarbeiter nachhaltig. Die Ausstattung und Anordnung der Plätze basiert auf der speziellen Ausrichtung Ihrer Prozesse im Kontrollraum. Dabei untersuchen wir die Informationshierarchie und prüfen die Einhaltung der Blickwinkel und Sehabstände zu Großbildwänden. Wir berücksichtigen selbstverständlich die berufsgenossenschaftliche Arbeitsstättenverordnung (Flucht- u. Verkehrswege, Bedienflächen etc.) und die EU-Richtlinien für Bildschirmarbeitsplätze.
- Flexibilität: Ob in U-Form, L-Form, konvex, konkav oder einfach nur gerade installiert; der Stratos X11 Leitstellentisch lässt sich in nahezu jeder Variante kombinieren. Stratos X11® ist in diversen Breiten von 120 cm bis 260 cm erhältlich. Das Modell „Curve“ ist mit einer Breite von ca. 300 cm oder ca. 360 cm erhältlich. Alle Eckelemente und geraden Einheiten sind in einer Rundform beliebig kombinierbar.
- Handlungssicherheit: Unser AlarmLight im Leitstellentisch ist ein LED-RGB-Lichtband, das sich an der Stratos-Rückwand über den Monitoren, rechts/mittig und rechts/unten befindet. Das AlarmLight dient einerseits der guten Optik, andererseits wird die Aufmerksamkeit bei kritischen Alarmen drastisch erhöht. Eventgesteuerte Lichtsignale werden nachweislich stärker vom gesamten Team wahrgenommen als eine Information auf einem Monitor. Das AlarmLight wird von Ihrem Monitoring- oder Prozessleitsystem angesteuert, um je nach Ereignis die Farbe zu wechseln. Auch Blinken und Pulsieren des AlarmLights ist individuell einstellbar. Nach vorheriger technischer Abstimmung installiert JST für Sie das LED-RGB-Lichtband, das Steuermodul und die Software komplett.
Welche gesetzlichen und arbeitsmedizinischen Vorgaben halten die Kontrollraum-Pulte ein?
DGUV Information 215-410 (ehemals BGI 650): Dieser Leitfaden der „Deutsche Gesetzlichen Unfallversicherung e.V.“ konkretisiert die sicherheitstechnischen, arbeitsmedizinischen, ergonomischen und arbeitspsychologischen Anforderungen für die Gestaltung und den Betrieb von Bildschirm- und Büroarbeitsplätzen.
Bildschirmarbeit in Leitwarten: Diese Handlungshilfen zur ergonomischen Gestaltung von Arbeitsplätzen nach der Bildschirmarbeitsverordnung, heute Arbeitsstättenverordnung, im Auftrag der Bundesanstalt für Arbeitsschutz und Arbeitsmedizin (BAuA) basieren auf wichtigen Erkenntnissen, auf die speziell bei der Planung eines Kontrollraumes zu achten ist.
DIN EN 527-1:2011-08: Diese Norm ist europäischen Ursprungs und enthält Festlegungen für Maße von Büro-Arbeitstischen (Größe und Höhe der Arbeitsfläche, Abmessungen des Beinraums) und für die Messung dieser Größen.
DIN EN 527-2:2003-01: Diese Norm ist europäischen Ursprungs und enthält mechanische Sicherheitsanforderungen an Büro-Arbeitstische im Hinblick auf die Konstruktion und die Standsicherheit.
DIN EN 527-3:2003-06: Diese Norm ist europäischen Ursprungs und enthält Festlegungen zu den Prüfbedingungen, zu Prüfeinrichtungen, zu den Prüfverfahren und zum Prüfbericht im Hinblick auf die Bestimmung der mechanischen Festigkeit der Konstruktion von gebrauchsfertigen Büro-Arbeitstischen und deren Standsicherheit.
Elektrisch verstellbar: Der Stratos X11-Leitstellentisch ist optional mit stufenloser elektromotorischer Steh/Sitz-Höhenverstellung erhältlich. Der Höhen-Verstellbereich wird mit 650 mm bis 1250 mm gemäß DIN EN 527-1:2011 eingehalten. Bei der Höhenverstellung wird zwischen Tischplatten sowie zwischen Tischplatte und Seitenteil der vorgeschriebene Sicherheitsabstand (Quetschschutzgefahr) von 3 cm gemäß DIN EN 527-1:2011 eingehalten. Zur Minimierung der Unfallgefahr bei der Höhenverstellung ist ein Kollisionsschutz-Sensor integriert. Fährt z. B. die Tischplatte auf einen festen Gegenstand, stoppt der Motor. Sachschäden werden so weitestgehend vermieden. Besonders praktisch: die Memory-Funktion für Steh-Höhenverstellung. Optional zur Standardbedieneinheit der Steh-Höhenverstellung, kann der Bedienkomfort gesteigert werden. Drei Höheneinstellungen werden gespeichert und auf Knopfdruck abgerufen. Für eine optimale Steh-/Sitzeinstellung informiert ein Display, auf welcher Höhe sich die Tischplatte aktuell befindet.
3D-Monitorarme: Mit den optional erhältlichen 3D-Monitorarmen, kann der Operator den Sehabstand und Blickwinkel individuell auf seine Bedürfnisse einstellen. Auch bei kurzem Sehabstand bleibt genügend Tischfläche vor dem Monitor, z. B. ein DIN-A4-Blatt. Der Sehabstand wird mit 450 mm bis 750 mm gemäß DIN EN 527-1:2011 eingehalten.
Abgesenkte Monitor-Stellfläche: Die Monitore sind aus ergonomischen Gründen 10 cm hinter der Arbeitsplatte auf einer separaten Stellfläche abgesenkt. Hierdurch erreichen Sie eine ca. 15°-Kopfneigung, die Verspannungen im Nackenbereich vorbeugt. Besonders Mitarbeiter mit Gleitsichtbrillen werden dieses Feature nicht mehr missen wollen.
Bequeme Fußgarage: Arbeitsmediziner achten besonders auf eine ausreichende Fuß- und Beinraumtiefe. Stratos X11 bietet an dieser Stelle weit mehr, als die Richtlinien für Bildschirmarbeitsplätze vorschreiben. In Folge einer überwiegenden Überwachungstätigkeit, lehnen sich die Operatoren in ihrem Stuhl nach hinten und strecken dabei die Füße unter dem Tisch weit nach vorn aus. Bei der Konstruktion des Stratos X11 wurde dies berücksichtigt. Bein- und Fußraumfreiheiten werden gemäß DIN EN 527-1:2011 eingehalten.
Welche speziellen Optionen erhalte ich außerdem für meinen Kontrollraum-Pult?
PowerPort Data-Auszug: Versorgen Sie Ihr Notebook schnell und unkompliziert mit Strom und Daten oder laden Sie einfach Ihr Handy auf, ohne erst lange nach einer Steckdose in der Nähe zu suchen. PowerPort Data-Auszug ist flächenbündig in der Abdeckplatte aller Stand- und Technikcontainer integriert. Optional auch für die Monitorflächen oder Besprechungstische erhältlich.
PowerPort Data-Box: Die PowerPort Data-Box empfiehlt sich für die flächenbündige Integration in der Arbeitsfläche. Die Bestückung ist individuell gestaltbar.
Leuchte im Porsche-Design: Die schicke Kompaktleuchtstofflampe mit Microprisma für blendfreies Arbeiten, Material: Aluminium eloxiert, federentlastete Gelenke, Leuchtenkopf mehrfach verstellbar, Lichtfarbe neutralweiß, 4000 K, Farbwiedergabe Ra=82 230 – 240 V; 50/60 Hz, Leistungsaufnahme 12V.
DisplayBox: Schneller erkennen, schneller reagieren, schneller entstören! Mit der Stratos X11®-Erweiterungseinheit „DisplayBox“ passt sich der Arbeitsplatz der jeweiligen Situation an. Bei Bedarf werden bspw. Großbild-Displays aus einer hinter dem Stratos-Leitstellentisch stehenden DisplayBox rein- oder rausgefahren. So erhalten Sie alle wichtigen Informationen zum richtigen Zeitpunkt auf einem Blick an der richtigen Stelle.
Mehr erleben bei einem Planungs-Workshop im Kontrollraum-Simulator
Zukunftsvisionen zu haben, ist gut. Erleben ist besser! Besuchen Sie den europaweit einzigartigen Kontrollraum-Simulator, der modernste Technik und aktuellstes Ergonomie Know-how vereint. Der Kontrollraum der Zukunft. Das Besondere: Hier können Sie alles anfassen und selbst ausprobieren.
Ob virtuell oder live vor Ort – der Workshop im Kontrollraum-Simulator ist kostenfrei.
